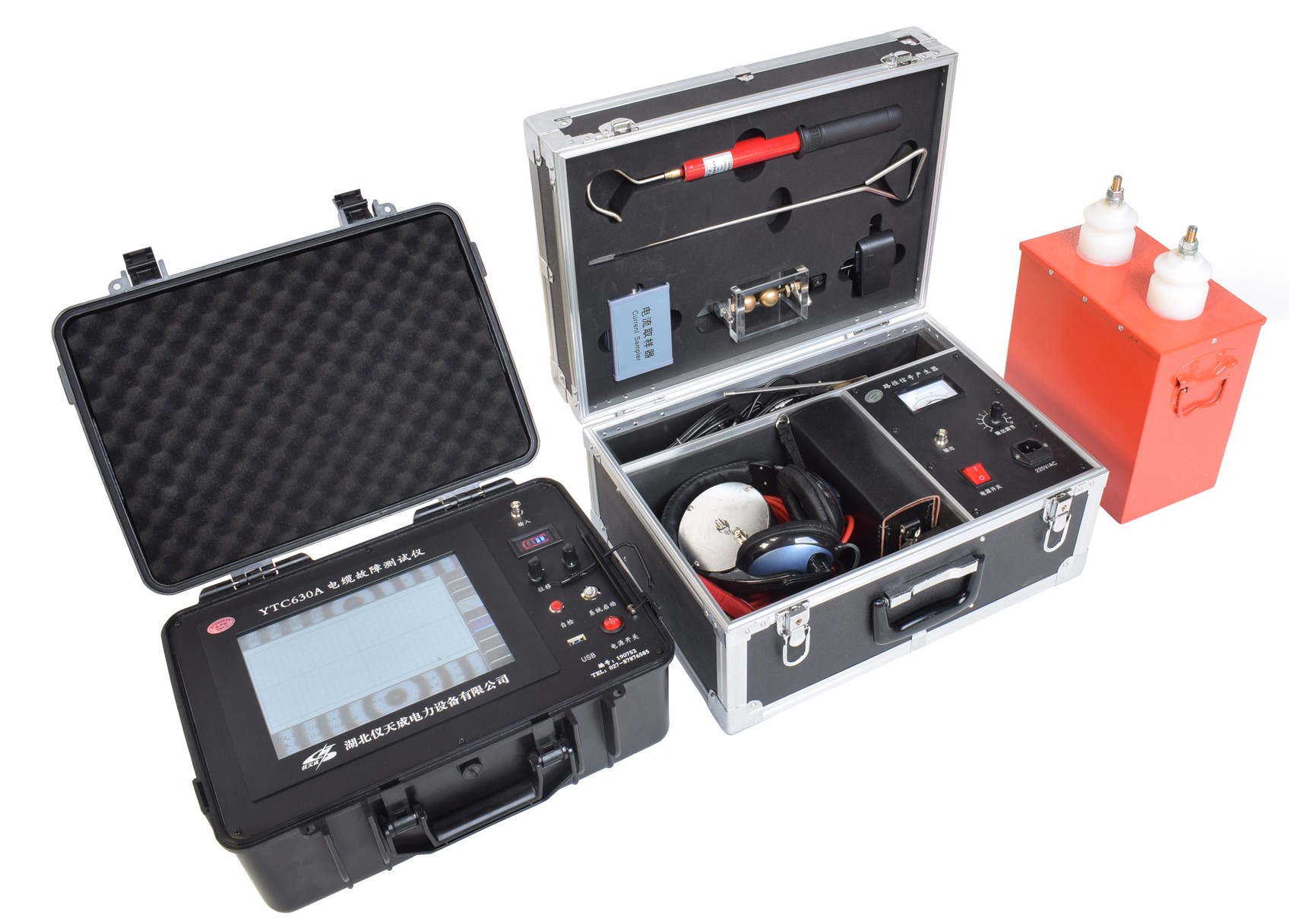

在電力系統的運行維護中，電纜故障測試儀發揮著至關重要的作用，它能夠準確、高效地檢測出電纜故障，為保障電力系統的穩定運行提供有力支持。了解電纜故障測試儀的工作原理以及在使用過程中的常見故障和注意事項，對于操作人員正確使用該儀器，確保測試工作的順利進行和設備的安全運行具有十分關鍵的意義。

電纜故障測試儀依據故障探測原理，當儀器處于閃絡觸發模式時，故障點瞬時擊穿放電所產生的閃絡回波屬于隨機的單次瞬態波形。因此，測試儀器需具備存儲示波器的功能，以便能夠捕獲并顯示此類單次瞬態波形。本儀器采用數字存儲技術，借助高速 A/D 轉換器進行采樣，將輸入的瞬態模擬信號實時轉換為數字信號，并存儲于高速存儲器中。經 CPU 微處理器處理后，信號被送至 LCD 顯示控制電路，轉換為時序點陣信息，進而在 LCD 屏幕上顯示當前采樣的波形參數。

在使用過程中，需關注常見故障及遵循以下注意事項：

1.進行脈沖法測試時，務必將局內所有設備斷開，僅在外線上開展測量工作。

2.運用閃絡法測試時，必須將觸發工作方式開關設置在 “閃絡” 位置。

3.采用直閃法或沖閃法測試時，要高度重視人身安全與設備安全，務必連接好地線。

4.完成閃絡法測試后，應先切斷電源，拆除本儀器與高壓測試裝置的連接線，隨后對高壓電容器和電纜所儲存的電荷進行放電。放電時，需先接入限流電阻 R 以限制放電電流，實現緩慢放電。待電容器上的電壓降低后，再進行直接對地放電。因為若電路中電阻為零，瞬間放電電流可達幾百安培，極易引發嚴重的設備損壞或人身事故。

5.在直閃法測試過程中，必須密切監視故障的泄漏電流。若電流突然增大，且故障閃絡現象未出現，應立即降低試驗電壓，并改用沖閃法進行測試。

綜上所述，深入理解電纜故障測試儀的工作原理，嚴格遵守使用過程中的各項注意事項，能夠有效提高故障檢測的準確性和效率，保障操作人員的人身安全以及設備的安全穩定運行。只有正確操作和使用該儀器，才能充分發揮其在電力系統故障檢測中的作用，為電力行業的發展提供堅實的技術保障
