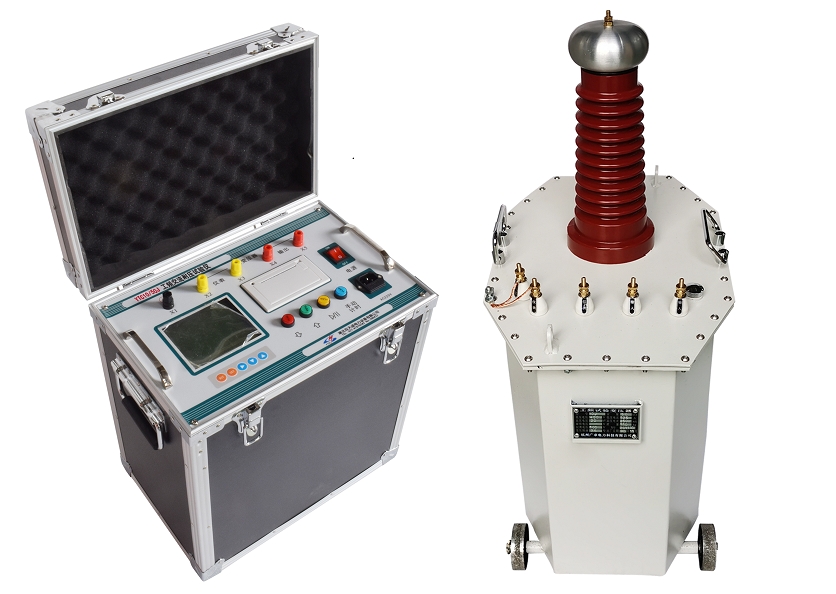

為保障電纜的安全可靠運行，相關國際標準針對電纜的各類試驗做出了明確且細致的規定。電纜變頻串聯諧振試驗裝置主要由調壓電源、勵磁變壓器、電抗器以及電容分壓器共同構成。其主要試驗項目涵蓋測量絕緣電阻、直流耐壓以及泄漏電流。其中，測量絕緣電阻這一環節，主要目的在于檢測電纜絕緣是否存在老化、受潮現象，同時探查在耐壓試驗中所暴露的絕緣缺陷。直流耐壓與泄漏電流試驗通常同步開展，旨在精準定位絕緣中存在的缺陷。

然而，近年來，國內外大量的試驗數據以及實際運行經驗均表明，直流耐壓試驗在檢測交聯電纜絕緣缺陷方面存在明顯不足，甚至有可能在試驗過程中給電纜埋下絕緣隱患。例如，德國 Sechiswag 公司在 1978 - 1980 年期間，針對 41 個回路、10kV 電壓等級的 XLPE 電纜進行檢測時，共發生 87 次故障；瑞典的 3kV - 24.5kV 電壓等級的 XLPE 電纜，在投運超過 9000km 的情況下，發生故障 107 次。在國內，也多次出現因電纜問題引發的事故，經調查發現，相當一部分電纜故障是由經常性的直流耐壓試驗所產生的負面效應導致。鑒于此，國內外相關部門廣泛建議采用交流耐壓試驗來替代傳統的直流耐壓試驗。

在工頻條件下，若被試品的電容量較大，或是試驗電壓要求較高，那么對試驗裝置的電源容量便會提出較高需求。傳統的工頻耐壓裝置通常存在單件體積龐大、重量沉重的問題，這不僅給現場搬運工作帶來極大不便，而且在組合方式上缺乏靈活性，難以根據實際需求進行任意組合。與之形成鮮明對比的是，電纜交流耐壓試驗裝置具有體積小、重量輕、易于搬運的顯著優勢，并且該裝置采用分件設計，可依據現場具體需求靈活配置電抗器的個數，從而大幅降低了工作人員的勞動強度，顯著提高了工作效率。

電纜交流耐壓試驗裝置的應用領域頗為廣泛，主要適用于以下場景：

6kV - 500kV 變壓器的工頻耐壓試驗；

GIS 和 SF6 開關的交流耐壓試驗；

6kV - 500kV 高壓交聯電纜的交流耐壓試驗；

發電機的交流耐壓試驗；

其它電力高壓設備，如母線、套管、互感器的交流耐壓試驗 。

綜上所述，電纜交流耐壓試驗裝置憑借其在便攜性、靈活性以及檢測有效性等方面的突出優勢，正逐步成為電力行業保障電纜及各類高壓設備安全運行的重要檢測工具。在未來的電力檢測工作中，它必將發揮更為關鍵的作用，助力電力系統的穩定、高效運行。

湖北儀天成電力設備有限公司
2025年1月7日
